단동실린더의 속도제어회로

단동실린더의 속도제어회로

단동 실린더의 속도 제어 회로는 아래 그림 1과 같습니다. 그림 a는 양방향 속도를 조정할 수 있고 그림 B는 고속 배기 밸브를 사용하여 빠른 복귀를 달성할 수 있지만 복귀 속도는 조정할 수 없습니다.

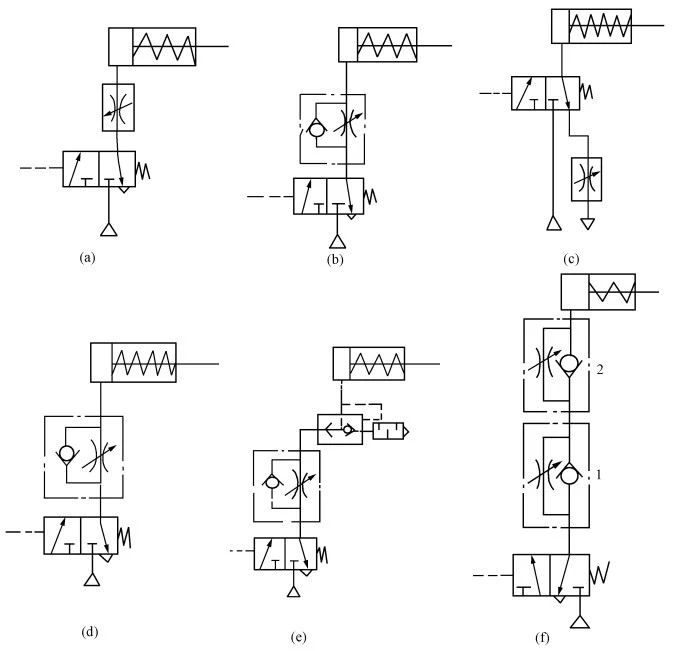

아래 그림 2는 단동 실린더의 다른 속도 제어 회로를 나타내며, 그림 a와 b는 피스톤 로드 전진의 속도 제어를, 그림 C와 d는 피스톤 로드 복귀의 속도 제어를, 그림 f는 실린더 전진과 복귀의 속도 제어를 나타냅니다. 두 개의 단방향 스로틀 밸브. 그림 e에서 볼 수 있듯이 일방향 스로틀 밸브와 고속 배기 밸브는 실린더 슬로우 인 및 패스트 아웃의 속도 제어를 실현하는 데 사용됩니다.
